Before

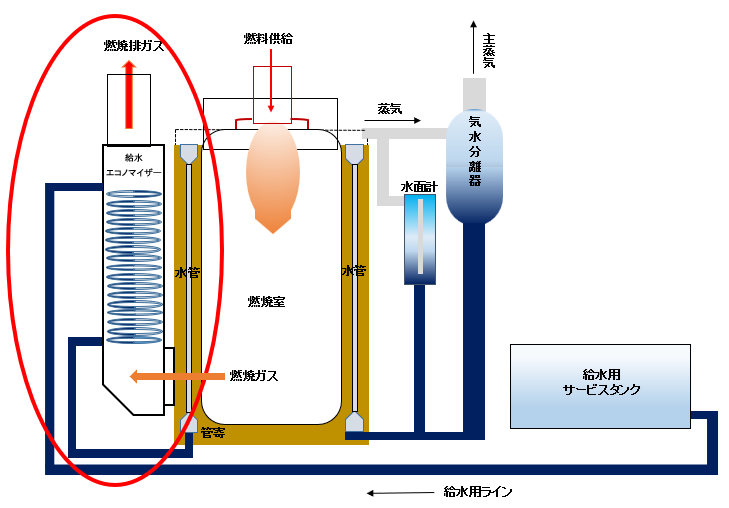

めっき工程における各種処理液は、定められた温度で管理する必要があり、その温度域へ上昇させるための熱源として、一般的に上記構造の貫流ボイラーが用いられます。また赤枠で示してる部分は給水（排気）エコノマイザーと呼ばれ、水を蒸気化させる本体へ給水する前に燃焼排ガスを利用して加温し、ボイラー効率を高める役割を担っている部分となります。

理論上、エコノマイザーからの排熱温度が下がれば熱交換効率が高いと言えますが、逆に本体への給水温が低くなり、燃料の消費量が増えると共に、二酸化炭素、窒素酸化物等の発生増に繋がります。更に排ガス温度が下がることで、排気塔内での結露水が多くなりｴｺﾉﾏｲｻﾞｰの早期故障に繋がることも考えられます。

After

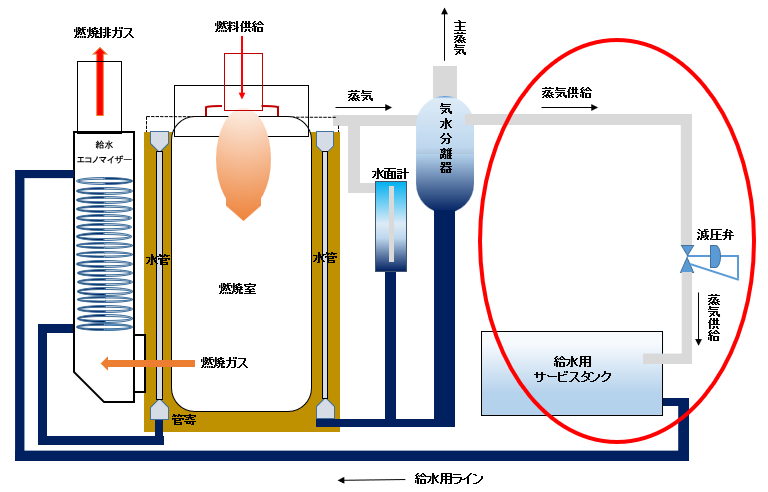

エコノマイザーへ給水する前に赤丸で示す構造を用いて給水用サービスタンクに加熱蒸気を送り込み、給水温度を調整出来る構造としました。但し、給水温度が高ければ燃費は向上しますが、熱交換率（効率）が下がります。また給水温度が低ければ熱交換率（効率）は高まりますが、燃費は悪化しますので、ボイラー性能（能力）データを基に適切な給水温度を設定し、気温の変化（源水温度の変化）に関わらず、熱交換効率：95％以上を保ち、尚且つ燃費向上を図ることで、装置全体の効率を高めることが重要なポイントとなります。
