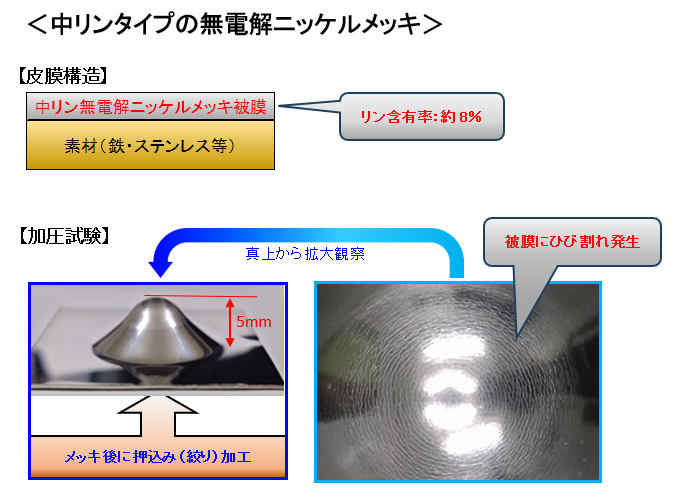

Before

無電解ニッケルメッキ皮膜は、硬度が高く、柔軟性に優れないため、メッキ後に折り曲げ加工を行うとメッキ皮膜にひび割れが起こり、ひび割れ箇所の耐食性は、著しく低下してしまいます。無電解ニッケルメッキ皮膜は、一般的に二次加工に不向きであるため、素材の折り曲げ加工後にメッキ処理を行うのが通常の流れとなっています。

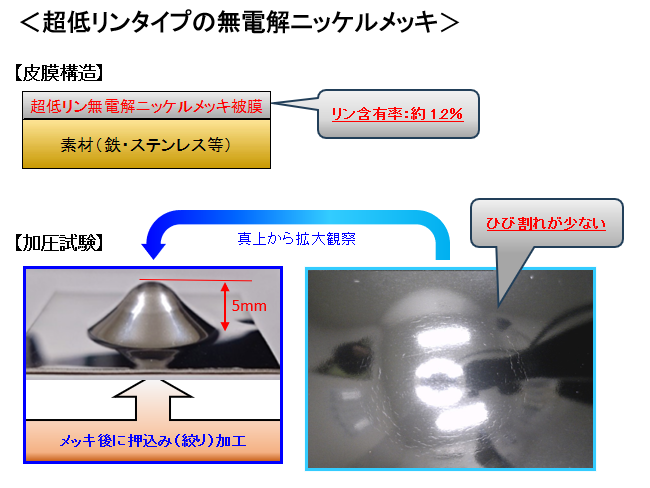

After

無電解ニッケルメッキ皮膜中のリン濃度を極端に低下させ、皮膜状態を変化させることで折り曲げ加工時にひび割れの少ない状態とすることが可能となります。無電解ニッケルメッキ後に折り曲げ加工などを行いたい場合、超低リンタイプの無電解ニッケルメッキ皮膜をお勧めします。
