Before

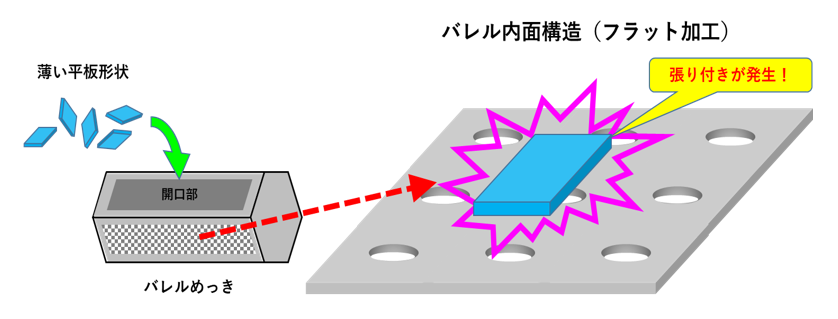

薄い平板形状の製品をバレルめっき加工する際、製品面がバレルの内面部に張り付く可能性があり、めっき不良の要因となる場合が御座います。製品設計の段階で、製品表面に凹凸を設ける等、めっき加工時の張り付き防止を考慮することで、最終的に高品質で安価な製品となりますが、製品設計の変更が出来ない場合は、めっき加工後の全数検査による外観チェックが必要となり、膨大なコストが掛かると共に、外観検査では発見出来ないめっき膜厚の不具合品が流出してしまう可能性が御座います。

After

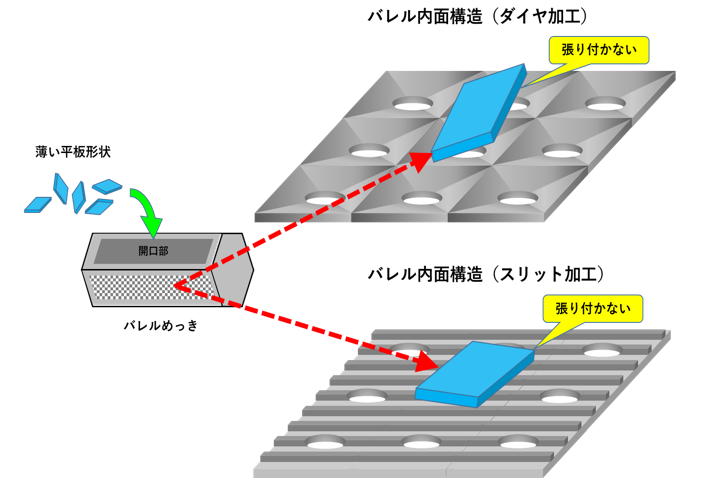

製品設計上、病むを得ず凹凸を設けることが出来ない場合、めっき加工で使用するバレルそのものに、下記のような工夫を施すことで、製品の張り付きを抑制し、安定しためっき加工が可能となります。

〔内面ダイヤ加工＋ドリル孔加工〕

〔内面スリット加工+ドリル孔加工〕

尚、バレルそのものに複雑な加工を施す為、バレル設備のコストアップが、製品加工単価にも反映されますが、張り付きのリスクが無くなる事で追加検査・人員の必要性も無くなり、品質安定化が図れると共にトータルコストの削減に繋がります。
